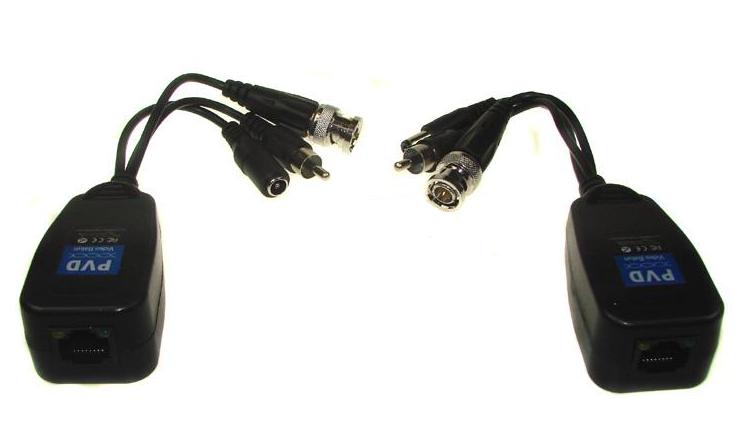

Transformator Video Pasywny BNC Zas.+ Audio 2 szt.

Transformator video znajduje idealne zastosowanie w instalacjach systemów telewizji przemysłowej, można podłączyć go do kamery lub rejestratora bezpośrednio poprzez złącze BNC. Urządzenie automatycznie dostosowuje impedancję kabla koncentrycznego 75 Ohm do impedancji kabla typu skrętka. Dodatkowo umożliwia zasilanie kamery za pomocą tego samego kabla.

Częstotliwość	do 8 MHz
Format video	NTSC, PAL i SRCAM
Zasięg wideo	300 m
Tłumienie przelotowe	-0,5 dB (dla f=5 MHz)
Zakres pasma video	0 ... 50 MHz
CMRR (dB @ 5MHz)	60 dB
Impedancja we/wy koncentrycznego	75 Ω
Impedancja we/wy symetrycznego	100 Ω
Typ złącza we/wy koncentrycznego	wtyk BNC męski
Typ złącz we/wy symetrycznego	RJ-45
Masa	0,02 kg
Wymiary (szer.xwys.xgł.)	15x33x24 mm
Długość kabla BNC	14 cm
Długość kabla zasilajacego	14 cm

Współczynnik CMRR w transformatorach video. Angielskie określenie transformatora wideo - „balun” jest skrótem od „Balance-Unbalance” (symetryczny – niesymetryczny) oznacza urządzenie pozwalające na zmianę medium transmisyjnego z kabla współosiowego na skrętkę i odwrotnie. Największą zaletą transmisji kablem symetrycznym jest niższa cena kabla oraz odporność na zakłócenia. Dzięki temu, że sygnał przesyłany jest przez 2 przewody o tej samej impedancji, zakłócenia dodające się do obu przewodów są takie same. Dlatego znacznie łatwiej je usunąć niż z przewodu koncentrycznego.

Odporność transformatora wideo na zakłócenia poprzez redukcję sygnału wspólnego dla obu przewodów oraz pozostawienie sygnału różnicowego to podstawowa właściwość transformatora wideo. Jest określana poprzez parametr CMRR (Common Mode Rejection Ratio). Jest to stosunek wartości sygnału błędu na wyjściu niesymetrycznym do wartości zakłócenia na wejściu symetrycznym. Można zmierzyć go np. przez podanie sygnału zakłócającego (wspólnego) V_z o dużej amplitudzie przy zwartych żyłach kabla symetrycznego (zapewnienie zerowej amplitudy sygnału różnicowego). W idealnych warunkach na wyjściu niesymetrycznym transformatora powinno być 0V, natomiast zmierzoną w warunkach rzeczywistych wartość V_b należy podstawić do wzoru:

CMRR = 20*LOG(V_b/V_z)

Parametr CMRR dla transformatorów wideo Etrix (dla sygnałów o częstotliwości 15kHz do 6MHz) wynosi 60dB. Oznacza to że tłumią one sygnał wspólny (zakłócenia) 1000 razy.
