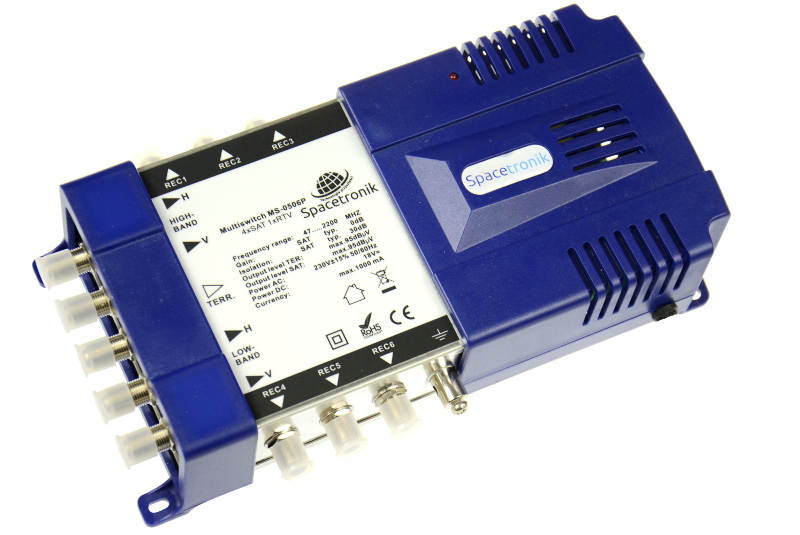

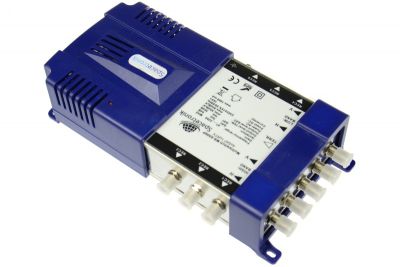

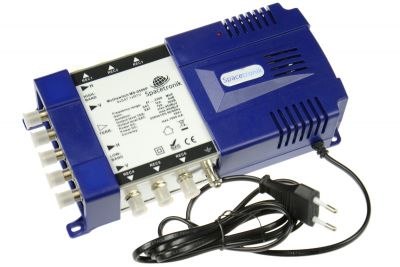

Multiswitch Spacetronik Pro Series MS-0506P

Multiswitch do użytku wewnętrzengo, przeznaczony do budowy instalacji antenowej systemu telewizji satelitarnej i naziemnej.
Do parwidłowej pracy zaleca się podłączenie konwetera Quatrro podający sygnał z czeterch częstotliwości, który doprowadzamy do odpowiednich wejść mutiswitcha, a do wejścia naziemnego, oznaczonego jako TERR. wprowadzamy zsumowany sygnał z TV naziemnej i radiowej. Przy takim połączeniu na każdym wyjściu z multiswitcha wyprowadzony jest sygnał zarówno satelitarny jak i naziemny. Zakończyć instalację możemy gniazdem końcowym R-TV-SAT.

Przy podłączeniu konwertera typu Quattro do poszczególnych wejść w multiswitchu należy zwrócić uwagę na odpowiednie przyporządkowanie złącz LOW BAND i HIGH BAND oraz polaryzacji H (poziomej - horyzontalnej) i V (pionowej - wertykalnej) do wyjść z samego konwertera - multiswitche Spacetronik jak i sprzedawane przez nas LNB posiadają prawidłowo oznaczone wejścia. Do multiswitcha możliwe jest podłączenie wielu odbiorników satelitarnych i naziemnych. Urządznie automatycznie dopasowuje rodzaj sygnału jaki będzie przekazywany do danego odbiornika.

Dlaczego Multisiwtch Spacetronik?

Produkując multiswitche Spacetronik posatnowiliśmy nie oszczędzać kilka dolarów. Dlatego też, zastosowaliśmy w urządzeniu stabilny zasilacz zapewniający długotrwałą pracę. Wykorzystaliśmy najwyższej jakości potencjometry, które sprawiają iż multiswitche mają bardzo dobre parametry pracy, przydatne jest to do stabilnego i długotrwałego działania, a także zapewnia stabilny sygnał i szybkie przełączanie kanałów w gorzej wykonanych instalacjach, min. na złym okablowaniu, za małej antenie SAT, źle wykonanej instalacji anten naziemnych.

Parametry na które warto zwróćić uwagę porównując multisiwtche SPACETRNIK z modelami innych producentów - jak w załaczonej poniżej tabelce z specyfikacją:
- izolacja w torach SAT i TV
- separacja wejść/wyjść
- poziomu sygnału wyjściowego dBuV
- za duży zysk w torach SAt i TV powodujący przesterowanie instalacji
- tłumienie w kanale zwrotnym
- parametry - moc zasilacza

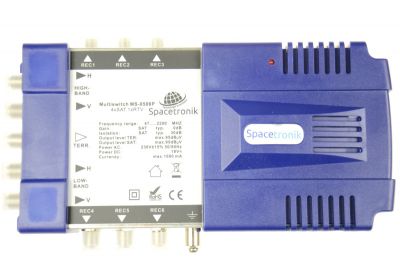

Budowa multiswitcha:

Specyfikacja:

Model		MS-0506P
Liczba wejść		4 SAT,1 TER
Liczba wyjść		6
Złącza (złącze F)		Żeńskie
Zakres częstotliwości (MHz)	SAT	950-2150
	TER	47-862
Zysk (dB)	SAT	2
	TER	4
Izolacja (dB)	TER do SAT	30
	SAT do TER	28
Izolacja separacji polaryzacji H / V (dB)		25
Izolacja (dB)	out - out TER	28
	out - out SAT	35
Tłumienie odbić (dB)	SAT wejście	11
	SAT wyjście	9
	TER wejście	11
	TER wyjście	9
Poziom wyjściowy (dBμV)	SAT(IMD3 - 35 dB)	101
	TER(IMD3 - 60 dB)	85
Impedancja wejścia / wyjścia (Ohm)		75
Zasilanie (VDC)		13V -18V 13V/22kHz 18V/22 kHz
